Visores de peso EX ATEX/IECEx

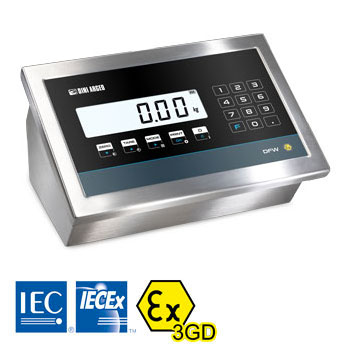

DFW-IECEX3GD: VISOR DE PESO IECEx PARA ZONAS Ex 2-22
Visor de peso para zonas Ex clasificadas con riesgo de explosión. Marca ATEX/IECEx:
II 3G Ex nR IIC T6 Gc X (0°C<= Ta <=50°C) para gas
II 3D Ex tc IIIC T85°C Dc IP65 X (0°C<= Ta <=50°C) para polvos.
Adecuado para realizar sistemas de pesaje, dosificación y automatización.
Homologable CE-M (OIML R-76 / EN 45501).
Visor Ex para la zona 2/22 conectable directamente a las células de carga instaladas en la zona 1/21 y 0/20. Carcasas de acero inoxidable, protección IP68, teclado de 17 teclas, pantalla LCD retroiluminada y fuente de alimentación interna. ATEX/IECEX II 3G Ex nR [ia] IIC T6 Gc X (0°C<= Ta <=50°C) para gas y II 3D Ex tc [ia] IIIC T85°C Dc IP65 X (0°C<= Ta <=50°C) para polvos. Completo con manual y declaración de conformidad (disponible en EN, FR, DE, ES e IT).

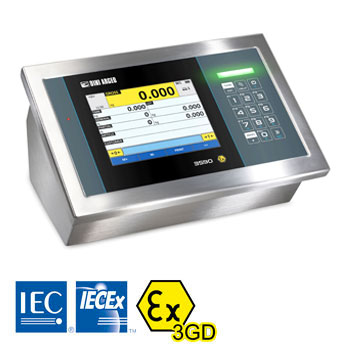

3590EGT-IECEX3GD “TOUCH”: VISOR CON PANTALLA TÁCTIL PARA ZONAS Ex2-22
Visor de peso para zonas Ex clasificadas con riesgo de explosión. Marca ATEX/IECEx:
II 3G Ex nR IIC T6 Gc X (0°C<= Ta <=50°C) para gas
II 3D Ex tc IIIC T85°C Dc IP65 X (0°C<= Ta <=50°C) para polvos.
Adecuado para realizar sistemas de pesaje, dosificación y automatización.
Homologable CE-M (OIML R-76 / EN 45501).
Visor Ex para la zona 2/22 conectable directamente a las células de carga instaladas en la zona 1/21 y 0/20. Carcasas de acero inoxidable, protección IP68, teclado de 17 teclas, pantalla LCD retroiluminada y fuente de alimentación interna. ATEX/IECEX II 3G Ex nR [ia] IIC T6 Gc X (0°C<= Ta <=50°C) para gas y II 3D Ex tc [ia] IIIC T85°C Dc IP65 X (0°C<= Ta <=50°C) para polvos. Completo con manual y declaración de conformidad (disponible en EN, FR, DE, ES e IT).

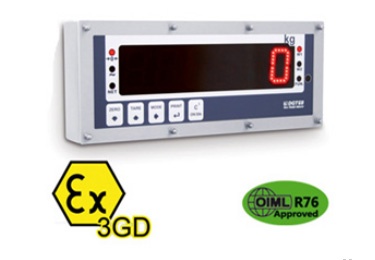

DGT603GD «GOLIAH»: Visor 7 Repetidor de peso para zonas con riesgo de explosión
Visor / Repetidor de peso especialmente apto para el uso en ambientes con riesgo de explosión, donde es necesario leer el peso a larga distancia y desde cualquier ángulo.
Utilizable en zonas:
ATEX II 3G Ex nR IIC T6 Gc X
ATEX II 3D Ex tc IIIC T130°C Dc IP68 X.
Equipado de pantalla 60 mm a matriz de LED luminosos de alta intensidad y contenedor en acero inoxidable IP68. Opción Homologado CE-M (OIML R-76 / EN 45501).

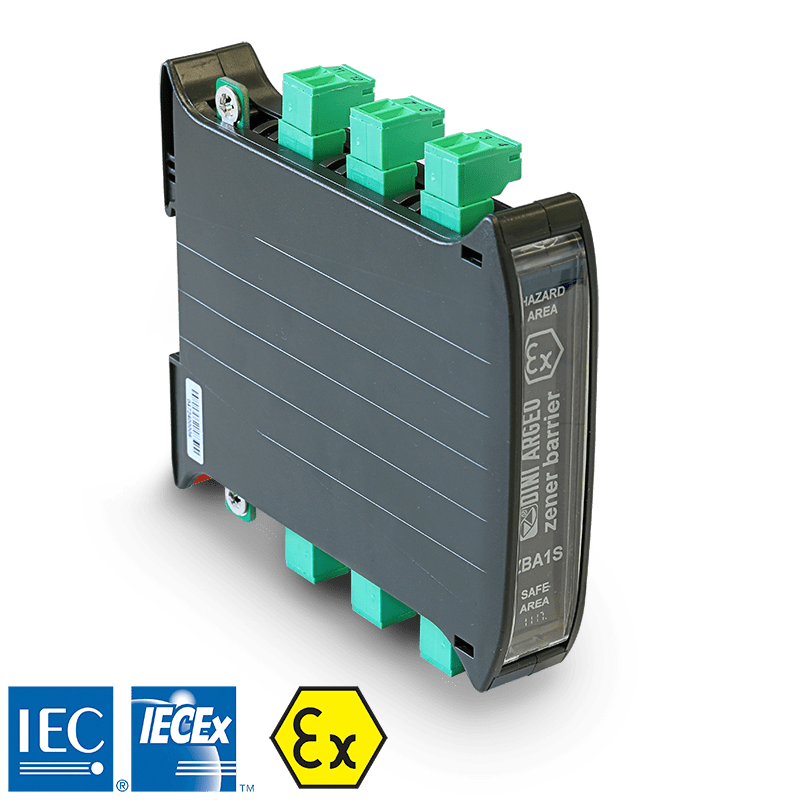

BARRERA ZENER ATEX/IECEX TRIPLE PARA CÉLULAS DE CARGA «ZBA1S»
La barrera zener ZBA1S es la solución ideal para conectar un terminal de pesaje con el sistema de recepción de la carga zona ATEX. ZBA1S integra tres barreras en una protegiendo las líneas de alimentación, señal y sense. Esta característica la vuelve especialmente simple para instalar en espacios reducidos y permite ahorrar tiempo y dinero.
- Barrera zener pasiva de tres canales para alimentación, sense y señal. Marcado Ex: ATEX II (1)G, II (1)D, I (M1)
IECEx [circuit(s) in zone 0/1/2] - Protección: [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I (-20 °C ≤ Tamb ≤ +60 °C)
BARRERAS ZENER EX
FUNCIONES:
- Salida bidireccional RS232 para la conexión a impresoras, PC u otras unidades externas.
- Salida bidireccional RS485 para la conexión a PC, PLC, etc.
- Salida bidireccional Profibus (modelo DGT60PB3GD).
- 2 salidas MOSFET 150 mA 48 Vac / 150 mA 60 Vdc (NO) con funciones programables.
- 2 entradas (fotoacopladores opto-aislados) 12÷24 Vdc, 5 mA mín – 20 mA máx con funciones programables.
- Salida analógica 16 bit (modelo DGT60AN3GD) programable entre 4-20mA, 0-5Vdc o 0-10Vdc. Carga máxima en coriente: 350Ohm, resistencia mínima en tensión: 10kohm.
NOTA:
Todos los cables deben ser instalados y protegidos en conformidad con las normas estándar de las instalaciones eléctricas.
NOVEDADES
- Certificación IECEx.
- Nueva carcasa con cierre sin tornillos frontales para facilitar la limpieza del visor.
- Prensaestopas PG7 y PG9 con adaptadores para el pasaje de cables de 4 a 7 mm y de 7 a 10 mm. Equipados con un sistema anti-tracción que no requiere sujeciones de cables externos adicionales, según lo dispuesto en el esquema IECEx y las directivas ATEX.
- Disponible en versión específica para la conexión directa a las células de carga instaladas en las zonas 1/21 y 0/20.
PRINCIPALES CERTIFICACIONES
- Certificado de examen UE de tipo (45501:2015)
- OIML R76
- EN/IEC 60079-0
- EN/IEC 60079-11 (versión ZB)
- EN/IEC 60079-15
- EN/IEC 60079-31
- Certificación según la directiva ATEX 2014/34/UE y en conformidad con el esquema IECEx, grupo II categoría 3GD según EN/IEC 60079-0, EN/IEC 60079-11, EN/IEC 60079-15, EN/IEC 60079-31.

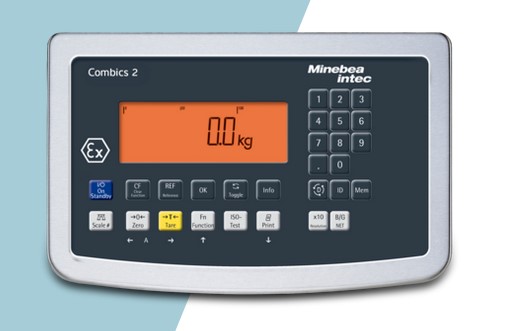

INDICADOR DE PESO MINEBEA COMBIX CAIXS2
- El sistema modular permite una configuración a la medida de cada componente de cada tarea. También diseñamos soluciones individuales completas adaptadas a las aplicaciones del cliente.
- Para uso en áreas con riesgo de explosión (certificados: IECEx | ATEX Zona 1 | 2 | 21 | 22 y FM Clases I, II, III Div. 1)
- Pantalla LCD de 20 mm, 14 segmentos, 7 dígitos, valor del pesaje con datos de estado, retroiluminada
- Carcasa de acero inoxidable, IP69K
- Conexión de la báscula para plataformas Ex analógicas, como Combics Ex, IU Ex, IF Ex o celdas de carga Ex. Opcionalmente, también básculas digitales IS (xBPI)
- Memoria “alibi” interna
- Interfaz serie RS232 | 485 | 422
- Diversas fuentes de alimentación disponibles, también paquete de baterías
- Bus de campo Profibus DP y interfaz 4 … 20 mA
